Pulsanti elettronici .... (fai da te?)

Un'altra danda,

Il pulsante che correrò io, non ha la separazione della battuta di massima e freno dal cursore,

Come richiesto in alcuni schemi.


Nel mio schema non credo sia necessario, mi confermi?

Nel tuo mi pare di si, vero?

Riguardo ai 2 potenziometri in serie,
Sul savatteri s'è visto che tra il primo e il secondo ci mettono una resistenzina da un quarto di watt. Me la sono segnata, ora però non ho il valore qui con me.
In pratica quindi farebbe un trenino di tre elementi resistivi? Due variabili e uno fisso...

Mha'

Aspetto in tuo parere.


Ormai l'hai fatta la tua!
Ti sei infilato in questo forum di 'ignoranti' (riferito però solo al sottoscritto) e ci devi erudire con la tua scienza!

Il pulsante mb lo avevo visto.
Ma costa caro!!!

Il triplo di mrrc


È per ora la meccanica rimaneva in secondo piano

Prima risolvo l'elettronica
E poi sostituisco la meccanica

I miei schemi infatti partono tutti dai 4 fili che arrivano dal pulsante.
Ciò che succede a monte lo risolvo dopo.

Alessandro, tu vivi in un'altra Italia un paese molto civile, che fa raccolta differenziata, ci dovrebbero esse dei depositi di rifiuti tecnologici, che vengono trattati in maniera speciale, so che esistono questi siti dove potresti trovare l'inverosimile, esistono anche fiere e mercatini tecnologici, dove trovi nelle bancarelle tantissime cose che sono scarti industriali, spesso nuovi, a pochi $.

Ti devi informare se si tratti solo di legende metropolitane o di realtà, magari puoi scoprire un mondo tutto nuovo, io non ho mai avuto l'opportunità di vedere con i miei occhi, ma da terze persone, amici, che vivono in veneto, i quali hanno per me rinvenuto con indicazioni precise: pacchi di resistenze, transistor, fotodiodi, condensatori ecc.
Poi io, di mio riciclo tutta la tecnologia destinata al cassonetto, smonto transistor, integrati,ecc da tutti i posti possibili, mi arrangio, alle volte per realizzare i miei circuiti elettronici, l'unica cosa che compro è la piastra di rame.
Coraggio!!!!!!!
Datevi un'occhiata in giro....e sono sicuro troverete tutto quello che serve e anche di più.

ale domanda a simone , lui è informato su mercatini e fiere,,,

Dal sito Mb al pubblico tutto l'occorrente per assemblarlo :Guscio, kit grilletto, contatti freno e max, piastra base, piastra per resistenze,viene 69,00 eur,il pulsante completo 70,00, ma la resistenza non ti serve, ti sembra caro?

Ho visto un usato per 50,00 eur su subito.it , ma sono convinto che se metti cerchi in giro per slot club lo trovi.

Ma se sai fare la piastra base, ti servono solo il kit grilletto il guscio e la piastra resistenze=46,00 euro, c'è da studiarci un po, ma tutto si può fare almeno nel mio caso.

Io partirei dal quello che tieni in mano, deve essere efficiente e funzionale.

Prima la testa e poi la coda, fai tu.

Si si

Ma è il secondo passo


Perché la mia idea è di avere il pulsante finale con tutte le regolazioni sopra, non con la cassetta.

Ma prima di decidere la forma devo capire quali è quante regolazioni ci voglio mettere. È quindi devo realizzare il mio banco prova.

Un pulsante con tutte le regolazioni sopra ha un peso maggiore che uno senza, e queste sono cose che in una gara di durata fanno la differenza, in una 24 ore il pulsante pesa....
Ti posso garantire che in gara difficilmente varierai le regolazioni.
Io non lo riesco a fare mai, al limite lo faccio al cambio corsia, e nemmeno, il pulsante lo setto in maniera corretta su tutte le corsie prima della gara e non lo tocco più, ovviamente decidi tu.

...si lo so,
È una discussione affrontata all'inizio.

Ma la mia scelta è quella di averlo compatto e semice. Tutto sopra.

Riaffronteremo la problematica dopo che sarò soddisfatto della parte elettronica
E quindi dopo che saprò quali componenti dovrò metterci.

ciaky, mi hai abbandonato?

non mi erudisci più con i tuoi insegnamenti?

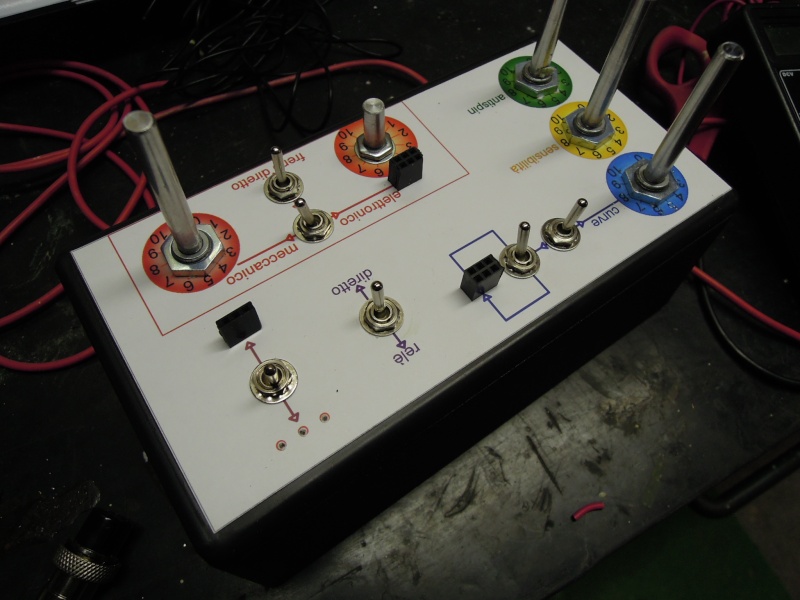

io intanto stò iniziando a montare il banco prova,
ovvero il prototipo...


il pulsante vero e proprio arriverà ad anno nuovo,
per ora ho adattato un ninno a 55ohm,
serie economica....


la parte elettronica è in montaggi,
piano piano, avanza tempo

spero dal finesettimana in poi di essere più libero!

ciao
te stai ad applica

Uffa. Non funziona.

Non da energia. Proprio 0.

Il montaggio è fatto come da schema. Ci deve essere un problema sullo schema.
Eppure l'ho fatto vedere a tutti e pareva giusto.


Secondo me non è bene far passare la corrente prima sui transistor e più sulla resistenza. Forse era meglio al contrario. Ma sugli schemi copiati era sempre così...


Help help

ale complimenti per il lavoro svolto fino a qui...
ti faccio i miei complimenti anche stavolta sei riuscito a stupirmi, non credevo che saresti arrivato a tanto.....mi sono ricreduto..... sei grande.
non ti abbattere, vedrai che funzionerà......
pensavo di venire a scuola da te....somaro come sono forse qualcosa posso imparare....

che faccio?

mi aiutate?

ciao
prova con il test a controllare passo passo lo schema fino dove hai corrente.
Nella foto del pulsante ninco , se hai utilizzato uno degli schemi dove c è grilletto separato(isolato) , se hai messo la battuta freno sulla resistenza non dovrebbe andare bene

aspetta,

il pulsante ninco l'ho modificato con la battuta di max,

ho messo un microswitch che quando va a max chiude il contatto tra cursore e quarto filo che torna alla scatolina...

il freno è rimasto invariato,
quando va in fondo alla resistenza si appoggia sul contatto di freno, che dovrebbe essere isolato dalla resistenza avvolta

quindi chiude il contatto tra il filo cursore e il filo freno

giusto?

secondo me l'errore è nel collegamento col cursore,


per come la vedo io il cursore deve essere collegato al bianco, e non al nero della magic..


che dite?

in pratica la corrente arriva dal bianco della magic,
entra nel cursore,
attraversa la resistenza e quindi prende le variazioni imposte,
poi dopo essere stata giostrata dai nostri potenzimetri va a finire sul transistor.

in questo modo diciamo che il trans è facoltativo,
nel senso che potrebbe arrivare dalla resistezona direttamente sulla pista,
ma il compito del trans è di accollarsi l'alta potenza di assorbimento,
lasciando alla resistenza e potenziometri solo l'assorbimento necessario per modulare il transistor...

in pratica la resistenza va ad 'aprire un rubinetto, chiamato transistor'
il quale fa 'passare l'acqua' che sarebbe l'energia per la pista..

vero?

confermate??

lo sposto il cursore?


mica si scoppia nulla?

ho ristudiato un po'

c'è poi da sistemare il relè,

ecco lo schema rimesso a pulito:




procedo?

no, non può andare,

al freno ci mando un +
metto in corto il circuito...




era fatto per un cursore diretto alla pista, ma ora ho invertito...


non voglio portare un 5° cavo al pulsante,
via, troviamo la soluzione a 4

ti vedo un pò in dificoltà.....
dai non mollare, sono convinto che ci riuscirai...

troppa carne sul fuoco,


non sono un cuoco, rischio di bruciare tutto!

non ti demoralizzare, io questa strada non l'ho intrapresa perchè troppo dificile... di eletronica non ne capisco niente..

neanche io, ma sono testardo!
