Pulsanti elettronici .... (fai da te?)

wow wow e riwow

è arrivato babbo natale ups....




mi ha portato una parte dei componenti.....


via, adesso ci si potrebbe anche mettere all'opera!

Ok allora il tuo schema va bene...
Per il resto poi vediamo.....

Intanto fai quello per cui ti sei già attrezzato, impari più rapidamente, per cambiare eventualmente tutte le configurazioni che vuoi c'è tempo, parti da questo....
Intanto io procedo nei miei deliri,in anteprima "IL GRILLETTO DI LEGNO"
Ancora grezzo, anche se lo preferisco grezzo, il contatto del dito con il legno,è una cosa che si ottimizzerà con l'uso, magari un po di olio per legno, vedremo.
[img][/img]

All'interno c'è però un'anima d'alluminio, diversamente si rischierebbe la rottura.....


CIAO

no, ormai che mi hai fatto incuriosire vai avanti,

spiegami qualcosa

fammi capire perchè metti il 'trans' sul cursore,

fammi capire come regoleresti l'antispin

fammi un disegno più comprensibile...

dai dai, please...

ecco,
stavo cercando di capire,





ma non capisco come tu colleghi la regolazione di sensibilità,
mo lo puoi spiegare meglio?



il transistor lo metti in maniera più semplice,
cioè sotto il cursore,

svantaggi e vantaggi in confronto alle altre tipologie?

inoltre tra C ed E del trans mi metti un diodo, che funzione ha?

complimenti a tutti e due per l'argomento trattato.
non capisco molto di elettronica, quini seguo per imparare....
leggere le votre righe mi incuriosisce molto, perchè:
1) ciaky ha molto da insegnare, a quanto ho capito , quindi è un ottimo insegante...
2)ale perchè non si arrende di fronte a niente, non essendo un elettrico, continua sempre a domandare e provare nuovi tragurdi.....
devo essere sincero sono fiero di partecipare alle vostre discussioni, sembra di essere a scuola....peccato che ci andavo mal volentieri....
invece adesso vorrei essere neno ignorante....
grazie mille a tutti, c'è sempre da imparare qui...

ok il tuo schema va bene pure ma è alto il fattore di polarizzazione del transistor, e sempre nel tuo schema controlla, e fammi vedere come vuoi collegare i fili su (1) a mio avviso da come disegni il collegamento è sbagliato.

2) il pot da dieci ohm per lo spin lo puoi riportare anche sul secondo schema e non cambia nulla avrai sempre un pulsante passivo fai la prova.



Tornando al secondo schema ...

Il diodo serve quando il cursore chiude il contatto del freno per evitare ritorni.



Se non ho sbagliato dovrebbe essere così, poi puoi aggiungere tutte le regolazioni additive che vuoi, ma sono irrilevanti, servono solo ad incasinarti il montaggio specie se sei dilettante in elettronica.
Prima di dare corrente al tutto sparami una foto, che ti controllo visivamente i collegamenti se vuoi.
Vediamo cosa combini , ci sentiamo, per adesso ti sei meritato due stelline, per l'impegno e per averci almeno provato

@bozziaf

Mi fa piacere che la discussione ti intrighi, voglio solo precisare di non essere un prof. sono solo appassionato, mi piace smanettare, ho cominciato come batman, saldando qualche filo, nessuna scienza, un dilettante,forse la differenza fra me e i molti che incontrerai sui forum, è che difficilmente su questo argomento, si sbottonano sono professionisti.

Ciao

mannòooo!

...è che tu stai al caldoooo!!

ciao ciaky... anche io ti seguo "silente" ('n ce capisco gnente!!!) tra te e il "marziano"..... non so chi m'engarbuglia" meijo l'idee!:D

@amarcord

Hahahahah Maurizio non ti cominciare a lamentare, anche qui same time fa freddo !

Qui se c'è uno che si può con ragione lamentare è simone 418 , che gli stiamo imbrogliando il suo buon articolo con tutte ste cose varie.

..rieccomi

intanto vorrei sapere quanto sono 2

cioè, su che scala?

se la scala è da 0 a 2, allora sono soddisfatto


poi, per gli schemi,

per il diodo ok, avevo pensato a qualcosa del genere...
ma in pratica, la punta del disegno corrisponde al lato del diodo con la riga grigia?
cosi?:




poi,
il pot che mi segni in blu tra cursore e trans,
cosa potenzia?
teoricamente se rileggo al contrario i miei schemi potrebbe essere la gestione delle curve o antispin,

ora che ci faccio caso,
in tutti gli schemi il pot delle curve da 15r e il pot antispin da 10r sono in serie,
ma è giusto?
due potenziometri in serie faranno la stessa funzione,
perchè uno lo chiamano curva e l'altro antispin?

poi per il collegamento direi di si,
devono andare a finire sul piedino B del trans,
cioè il piede che darà il comando per chiudere gli altri 2 da cui passa la tensione,
dici che non è giusto?
dove secondo te è sbagliato?

te con il rigo rosso hai messo il pot della sens collegato al - del freno,
perché?
nessun altro schema lo fa!!
che succede? lo metti in corto?


e dall'altra parte lo colleghi al pacco resistenze,
ma da come lo hai disegnato lo colleghi alla prima resistenza?
io codesto contatto non cel'ho mai
non è un filo che prevedevo di portare giù dal pulsante alla scatola elettronica,
forse hai sbagliato e deve essere disegnato collegato all'ultima resistenza? quella coincidente con la battuta di massimo?

...ma cosa è il fattore di polarizzazione?!?!?


traduci in linguaggio teratera

il termine prof. non va inteso in senso di burla ma di un persona professionale nel suo modo realizzare e di divulgare le esperienze con gli altri...
mi scuso se ti ritini offeso ma ripeto non volevo ciò...
comuncuque continuerò a seguirti su qualsiasi argomento, perchè mi intressa imparare anche a me...grazie

mi scuso se vi ho distratto dal vostro argomento.....mi metterò in un angolino in silenzio ad ascoltare...
voglio imparare anch'io.

mavaffanzuppa!


non essere pissero,

qui si fa la storia e il futuro dell'elettronica dello slot!!

devi assolutamente ed inesorabilmente intervenire,
te e tutta la tua famija!!!

le cazzate se si sparano in compagnia sembrano meno cazzate!

.

battiman le basi però li dobbiamo avere, e se non li abbiamo, cominciamo a studiare, (vero significato del gioco è imparare)digita sul portale google, diodo e vedi cosa viene fuori, l'inferno di info, non perdiamo tempo con questo, comunque si la foto dei diodi corrisponde

intanto vorrei sapere quanto sono 2

cioè, su che scala?

se la scala è da 0 a 2, allora sono soddisfatto

la scala va da 1 a 6 ma non chiedermi perchè
poi, per gli schemi,

per il diodo ok, avevo pensato a qualcosa del genere...
ma in pratica, la punta del disegno corrisponde al lato del diodo con la riga grigia?
cosi?:
ok






poi,
il pot che mi segni in blu tra cursore e trans,
cosa potenzia?
teoricamente se rileggo al contrario i miei schemi potrebbe essere la gestione delle curve o antispin,
il pot degrada l'erogazione al motore quindi anti spin
ora che ci faccio caso,
in tutti gli schemi il pot delle curve da 15r e il pot antispin da 10r sono in serie,
ma è giusto?
due potenziometri in serie faranno la stessa funzione,
perchè uno lo chiamano curva e l'altro antispin?

Bravo! Giusta osservazione, infatti girano il mestolo nella stessa salsa,per questo parlo di pulsante vivo, la differenza sta tutta li ma questo per adesso lasciamolo stare troppo complicato, comunque ti sei meritato un'altra stellina solo con questo e sono tre

poi per il collegamento direi di si,
devono andare a finire sul piedino B del trans,
cioè il piede che darà il comando per chiudere gli altri 2 da cui passa la tensione,
dici che non è giusto?
dove secondo te è sbagliato?
suppongo sia sbagliato, voglio vedere la foto del deviatore che monterai, per darti un'indicazione esatta.
te con il rigo rosso hai messo il pot della sens collegato al - del freno,
perché?
nessun altro schema lo fa!!
che succede? lo metti in corto?

No! ci sta il resistore in mezzo e tanta altra roba, non sarà mai in corto, sarebbe in corto se fosse un filo senza nulla in mezzo.


e dall'altra parte lo colleghi al pacco resistenze,
ma da come lo hai disegnato lo colleghi alla prima resistenza?

SI
io codesto contatto non cel'ho mai
non è un filo che prevedevo di portare giù dal pulsante alla scatola elettronica,
forse hai sbagliato e deve essere disegnato collegato all'ultima resistenza? quella coincidente con la battuta di massimo?

No! all'ultima res va il +(bianco) max , il - (rosso) va alla prima, tutto ok.

All'inizio di tutta sta storia ti avevo chiesto che tipo e di quanti ohm è la tua resistenza del pulsante, che pulsante hai?
Ora se non mi fai sapere questa cosa ti tolgo tutte le stelline


@boziaf
Non fare il timido, intervieni quando e come vuoi, siamo qui per scambiarci le idee, se adesso non hai idee in merito all'argomento, non preoccuparti, le avrai.

grazie per la comprensione...per adesso osservo i vostri dibattiti.

come avevo detto all'inizio,

io il pulsante ancora non cel'ho,

o meglio, lo avevo ordinato, poi mi han detto che son finiti,

forse inizio anno tornano,



avrei scelto come base la meccandica mrrc, che costa poco poco ed è fatta benino,



poi pian piano lo cambio,

ma per ora mi serve un pulsante che esca con i 4 fili classici,

cursore freno battuta di max e resistenza



per la resistenza si diceva con simo di scegliere la 55ohm, che con gli schemi sopra dovrebbe essere abbastanza morbida..

fabbrì ha preso l'mrrc con la resistenza più bassa, forse 35,

ma è troppo scattoso, poco morbido,

non mi piace tanto

stasera con simo ci siam messi a vedere il tuo schema,

e non siamo riusciti a capire tanto bene la tua regolazione di sens dove la infili,

prende un negativo che secondo noi non serve...

ma forse ci sfugge qualcosa





per il collegamento del mio trans,

io ne ho appoggiati 2 nello schema, con un interruttore on-on, per poter scegliere i 2 transistor,

giusto per capire la differenza tra l'uno e l'altro.

...tornando a curve e sensibilità,



ma allora che differenza c'è??

io stasera ho guardato bene anche il savatteri di stè,

ed è fatto proprio come lo schema mio,

dalla resistenza si va prima al pot delle curve e poi a quello della sensibilità, in serie,

ma che senso ha?

non basterebbe avere un potenziometro con resistenza maggiore?

perchè sommarne 2?



eppure tutti assicurano che la differenza tra i 2 potenziometri si sente..

mi spiegate come pole essere?

stasera con simo ci siam messi a vedere il tuo schema,

e non siamo riusciti a capire tanto bene la tua regolazione di sens dove la infili,
sul filo che va dal negativo alla prima resistenza del pulsante
prende un negativo che secondo noi non serve...
perché non guardi lo schema che ti ho postato?
ma forse ci sfugge qualcosa





per il collegamento del mio trans,

io ne ho appoggiati 2 nello schema, con un interruttore on-on, per poter scegliere i 2 transistor,

giusto per capire la differenza tra l'uno e l'altro.
perfetto! Mi mandi una foto di questo deviatore?Dovrebbe essere un deviatore a nove piedini per funzionare, se non è così, non funzionerà mai.

fabbrì ha preso l'mrrc con la resistenza più bassa, forse 35,

ma è troppo scattoso, poco morbido,

non mi piace tanto




ti consiglio di prendere come pulsante un mb senza nessuna regolazione, quello base, anche usato va benissimo, la resistenza che porta, non ha importanza, tanto la devi togliere e rifare ex novo.
La meccanica Mb è la migliore di serie attualmente in commercio, e ti consente di lavorare, per le modifiche con assoluta precisione.

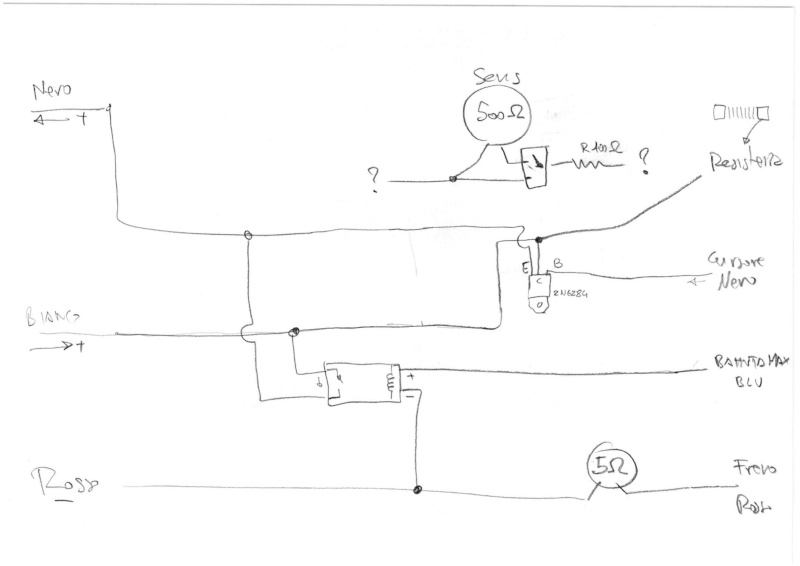

Ti ho fatto un disegno per quanto riguarda i collegamenti nel pulsante...

[img][/img]

È un tripolare on-on.
Cioè con tre file da tre piedini.
Nei 3 piedini centrali attacco i fili dallo schema e su le altre due file laterali attacco i 2 trans, uno a dx e uno a sx

Non cel'ho qui a portata di mano. Domani te lo fotografo.


Mentre ancora non sono riuscito a trovare disponibili da nessuna parte gli interruttori on-on-on
Quelli per scegliere i tre freni o le tre curve.
Pare che sia un articolo poco usato e i negozianti non lo tengono
Mi toccherà mettere due deviatori in cascata...
