secondo progetto, integrati e mosfet...

...in attesa che Ste' provi il pulsante step01 appena finito,


sono già al lavoro per un secondo progetto, molto più ambizioso, e del quale ho molti dubbi sul risultato finale,

in pratica mi sono infilato in un forum di elettronici,
quelli frequentati solo da gente che a colazione mangia transistor e resistenze, e che al cenone di Natale hanno servito diodi e integrati...

ed ho pescato uno che ha progettato uno schema per un pulsante slot con antipattinamento temporizzato,
ma che non ha mai visto dal vero una slotcars...
mhà....

lo schema in questione è questo:

io ci ho discusso un po'
e siamo arrivati a fare diverse modifiche,

per ora sono alla parte di progettazione,

e di messa su carta


correi usare il guscio slot.it, mi par abbastanza grande...

anche se il solo riportarlo su cad mi ha impegnato 2 giorni,
poi ho dovuto trovare i componenti disponibili in commercio,
acquistarli e misurarli al decimo per trovargli il posto giusto...

lo schema lo stò preparando per la realizzazione della basetta,
ora quando ho tempo devo distribuire i componenti nello spazio di avanzo..

complimenti nuovamente....ma tu con cosa fai colazione?
sicuramente con la lava.....sei un vulcano di idee sempre in eruzione...
appena finisci un progetto, ne ai già un altro nel cratere....
ottimo....anche qui sono curioso del risultato.....
ciao ale alla prossima...

... e stiiiica .... bella lì ... MOLTO INTERESSANTE ... ti seguo

Ciao

Se hai voglia di leggere il forum lo trovi qui:


http://www.electroyou.it/phpBB2/viewtopic.php?f=1&t=16652

Ciao
An vedi il ragazzo che progetto ambizioso , bravo Ale ti seguo

Vedo che ti dai da fare! Allora eri tu il soggetto, ero proprio curioso di sapere chi fosse.
Molto tempo fa avevo letto quella discussione, quel lavoro mi lasciò un po così, diciamo dubbioso, specie l'anti spin, per non parlare del freno.

In epoca non sospetta, prima che uscisse fuori slot it con il suo puls...

anche io ero alla ricerca di un pwm e una possibile soluzione. http://digilander.libero.it/beamweb/slot_cars.htm sono sicuro l'avrai intravisto.

Sono curioso di sapere come va se lo dovessi realizare.

Però non è giusto ciaky.

Te lanci il sasso e ritiri la mano.....


Sei sparito!!!
Mi hai abbandonato!!!!

Non sono sparito, sono stato in ferie, purtroppo io non uso il portatile o l'iphone , che ne manco c'ho.
Sono arcaico.....lo so....

Non lancio sassi, mi sembra di essere abbastanza presente, posso non avere la tua frenesia, ma le cose le sperimento in prima persona come te, non sono il possessore del segreto dell'acciaio.
Vado a piccoli passi da tempo, non credo che la velocità risolva i problemi.

E' interessante questo lavoro che ti hanno aiutato a sviluppare, il problema sta nell'adattare il progetto allo slot, volendo si potrebbe, ma si deve elaborare.
Così a braccio mi sembra che l'anti spin si inserisca quando il cursore è al massimo, e non mi sembra possa funzionare correttamente, per il nostro impiego.
A cosa serve tagliare la potenza? Quando sei al massimo vuoi il massimo.
Si deve tagliare molto prima del massimo, se non vuoi pattinare.
Il problema con i pulsanti classici è che siamo sempre a togliere.
Tagliamo l'erogazione in vari modi, con il pwm il problema è diverso il pwm ti da tutta l'energia, tutta la tensione disponibile dovunque si trovi il cursore, varia la larghezza dell'onda quadra.
C'è molto da lavorarci su, a mio avviso,ma a te non mancherà il tempo (dopo avere disbrigato le pratiche con il tuo avvocato)

Dammi le tue idee,
Meglio prima che dopo,

Dopo che ho acidato la basetta non si torna indietro...

Ha! ho letto il post, ci sono stati degli sviluppi da quando lo lessi nel 2009 io.
Tu non sei yuri, quello per cui ti avevo scambiato io, piccola gaffe......scusa.

Chissà come mai nessuno usa questo tipo di pulsante, e non si sia diffuso, secondo me i risultati non saranno stati bene approfonditi, da chi lo aveva fortemente voluto.
Personalmente io sono partito da un altro schema per il pwm, mi sono avvicinato ad una idea e poi ho lasciato a metà il lavoro concettualmente finito, magari lo riprendo......a tempo perso.
In America c'è un costruttore che invece lo ha sviluppato per bene , e non deve essere malvagio vista la diffusione nel loro mercato http://www.thirdeyetechnology.net/

E' interessante anche questo progetto pwm free da auto costruire, io se fossi in te gli darei un'occhiata, ovviamente non ho mai provato a realizzarlo, tutto e buono dopo un'approfondito test comparativo.......

http://www.twf8.ws/new/tech/eproject/slotrace.html

Ciao

ciao ciaky,
del secondo link mi piace il potenziometro al posto delle resistenze a strusciare,

ho fatto delle prove ma sul mio banco-prova,

Ma, nonostante che il passaggio della tensione sia gestito dal transistor,
E che quindi sulla resistenza(potenziometro) ci vada solo il necessario per stimolare il piedini B del transistor,
I potenziometri fanno le scintille e dopo poco si creano dei vuoti sulla loro corsa.

E non posso usare potenziometri a filo da 5w. Perché hanno troppo attrito e il grilletto non torna in dietro. Non basta la molla. Sarebbe troppo duro.

..non ho ancora guardato lo schema elettrico,
ma dovrò appoggiarmi al mi cognato per la traduzione...

te che lo conosci, che differenze ci sono tra questo linkato e quello di davidde?

grazie

grandeeeeeeeeeeeeeeeeeeee........

allora ciaky,
ci sei?

cosa ne pensi del progetto di davidde di electroyou?

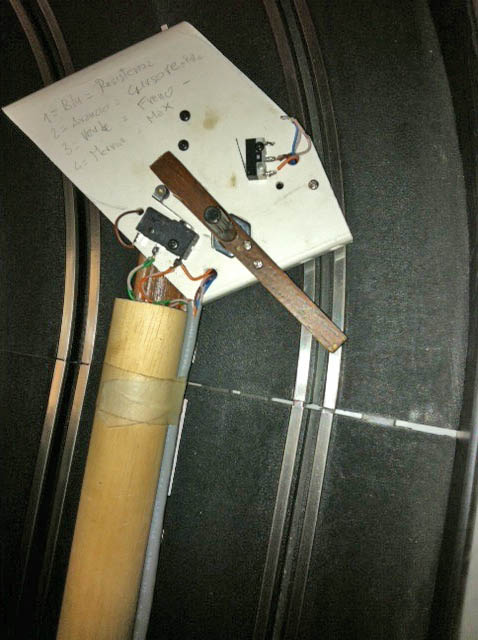

ora ho meno tempo a disposizione, ma proverò a fare un demo... i componenti elettronici ce li ho, mi manca la parte meccanica del pulsante,

io ti chiedo,
te che sei più avvezzo all'elettronica,
riusciresti a fare un circuito sullo stile del nostro, cioè classico con i potenziometri sulla resistenza per sensibilità curve antispin,
quello tipo MB,
ma con al posto del transistor il mosfet come mette davidde,
che mi consenta di dividere in 2 il circuito,
la parte di potenza la lascio sotto il mosfet, magari addirittura sulla magic,
la parte di controllo la metto sopra, magari sul pulsante, ma usando tutti componenti piccoli, con basse potenze, e fili piccoli, tipo i cavi che uso per la rete...

sarebbe pratico...

è fattibile?

così oltretutto troviamo anche i potenziometri con valori più commerciali e di dimensioni più varie... e a prezzi accessibili

e vai......alla prossima puntata.....ale

oilà, ciaky, ci sei sempre?

ho modificato un po' lo schema di Davidde,
per adattarlo alle mie richieste,

cosa ne pensi?

Secondo me, come già ti avevo scritto in precedenza lo schema con quel sistema di ritardo non va bene per quello che facciamo noi, lo schema per fare funzionare un fet e controllare un motore, credo di averlo già linkato.

Le modifiche che tu vorresti per l'anti spin, sono le stesse che anche io cerco di fare senza buoni risultati.
E per finire lo schema che tu hai modificato e postato io non riesco a vederlo, non so gli altri......

Che facciamo?

è vero,
prima c'era, ora non lo vedo neanche io
aspetta lo rimetto

ora lo vedi?

io no...

proviamo ora:

grande...e vai... ale
