cronometraggio con un pc, Hardware necessario

l'intensità della luce che emettono i led più è forte neno preblemi di lettura avrai al passaggio dell'auto sotto il traguardo.
se poi ci metti quelli di luce bianca e non giallina è ancora meglio...
esistono quelli a metro con il biadesivo posteriore che emettono una gran quantià di luce....

Ale ho inserito questa foto, per darti un esempio dell'intensità della luce che emettono questo tipo di led...
sono in vendita a metro, ne ho utilizzato 25 cm in questo tunnel...ma il risultato si vede.....eccome

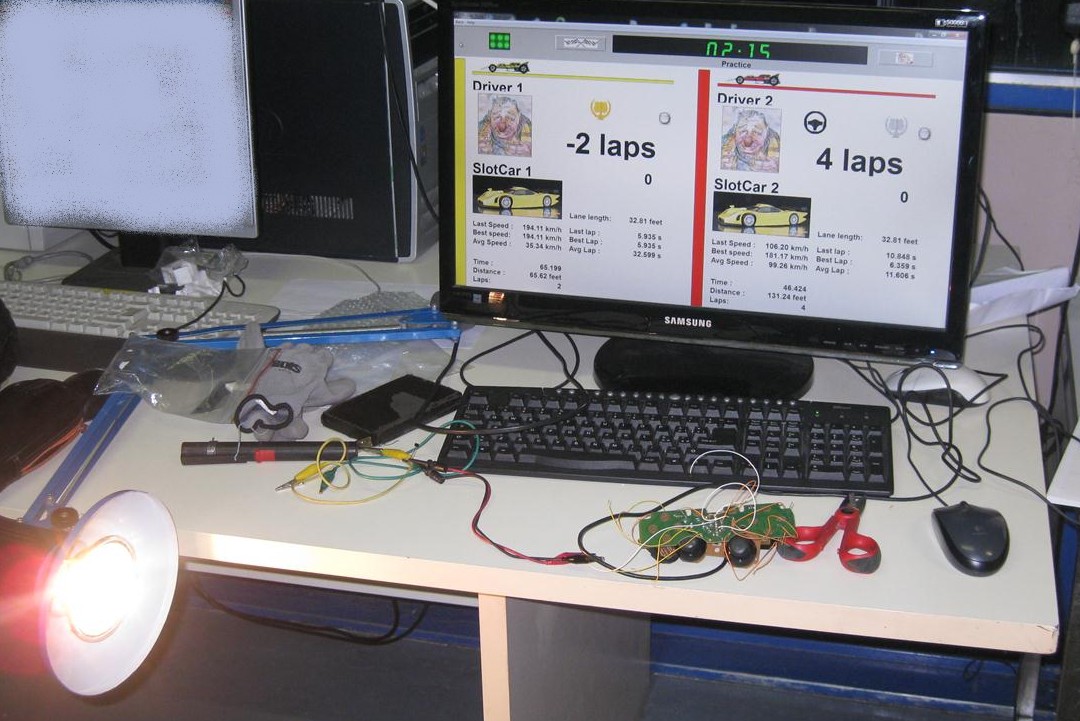

.... mi avete messo la "sbrusia" e questi sono i miei risultati .... la scena del delitto



..... questo il modello di joystick di cui dispongo ..... ecco come l'ho ridotto ...



.... un piccolo sacrificio "sull'altare del sapere" .... cerchiato in rosso il fotodiodo o fototransistor che FUNZIONA e questa è la bella notizia ... questo il settaggio con UR30 ...



.... le brutte notizie sono :
- foto resistenze ( ne ho provate due differenti ) hanno un ritardo di risposta di 5-6 sec anomalo con la luce al neon - non funzionano con luce da lampadina
- foto diodi e foto transistor (ne ho provati 5 differenti per caratteristiche e dimensioni ) solo un modello funziona bene ma non sono in grado di fornire le caratteristiche trattandosi probabilmente di uno dei tanti recuperi da scheda elettronica - Okkio sono sensibili solo a luce nel cui spettro siano presenti infrarossi (al contrari delle foto resistenze "che basta ci sia la luce")

Altra possibile buona notizia che con il controller che avrai a disposizione tutto questo non abbia alcun valore per via delle caratteristiche differenti .... aspetto con curiosità vostre nuove

Ciao

...... leggermente OT .... sempre nell'ottica di una futura guida .... potresti prestarti come tester per questa app (... direi a gratis... ) e magari verificare sul Torquemada's circuit la precisione paragonata al vostro sistema con pc ... in tutti i casi Grazie

Ciao

ciao
interessante solo per iphone
per android cè nulla di simile?

.... e con questa siamo 7 a 1 per te .... lo so che l'hai fatto a posta per non farmi sentire troppo anziano GRAZIE .... a parte le vaccate la versione "androidiana" mi sembra molto più spartana (parere di Walter : - 24 aprile 2012 - Samsung Galaxy S2 con versione 1.4- stupendo -eccezionale su pista slot car, perfetto galaxy s2)... in tutti i casi continuo le ricerche poi vediamo di buttar giù un post "riassuntiv-complessivo"

Ciao

Ciao
See a posta.ma quando mai .
Per la verita' mica mi ricordavo
Grazie

siete sempre avanti di un passo ....grandiiiiiii

rieccomi

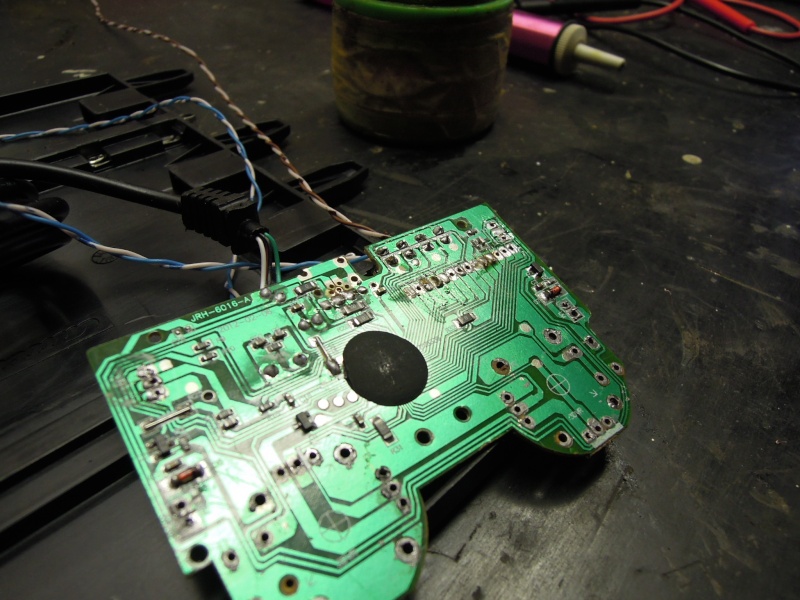

ho smontato il controlle usb:






il problema peggiore è stato dissaldare i controller analogici, e ripulire bene le piste...



comprate le fotoresistenze:




e qui mi viene il malfunzionamento,

la fotoresistenza non da un valore on-off
ma cambia la resistenza in base all'intensità luminosa,
cioè sarà quasi chiuso alla luce e quasi aperto al buio,
ma non è mai tutto aperto e tutto chiuso

e il chip del joistic legge come contatto chiuso anche con fotoresistenza al buio....

di fatto mi stà come se fosse sempre illuminato, anche mettendolo al buio totale...


voi che siete tecnici ed elettronici,
esiste un modo di innescare una soglia limite?
cioè di portare a 0 il valore al di sotto di un tot?


il negoziante mi aveva consigliato i fotodiodi o simili.. roba a infrarossi credo,
perchè secondo lui le fotoresistenze sono imprecise ed hanno un notevole ritardo.
ma gli altri li aveva finiti, e quindi ho preso le fotoresistenze.

il software ur30 legge bene l'usb su win xp

mentre ho fatto di tutto per far leggere l'adattatore usb-seriale di Andre, ma non c'è stato verso,
il computer lo vede ed istalla la periferica,
la configuri correttamente come com 1 o 2 o 3 ecc
ma ho provato tutti i settaggi,
non sente la chiusura dei contatti.


comunque grazie Andre,
te lo riporto la prossima volta che ci vediamo.

ottimo lavoro direi.....come demolitore però...
scherzi a parte, INSISTISCICI che ce la fai.....
mi dispiace che non sia stato utile l'adattore che ti ho dato...
prego.

... a quanto pare anche se divisi da anni differenti di fabbricazione i controller mio e tuo si comportano analogamente con le foto resistenze ..... se non ti sei perso d'animo e decidi per una rilevazione meccanica ( dove non ci sono dubbi sul ON-OFF ) mentre aspettavo tue nuove ho scoperto che il mio funziona bene con questo .... siccome ogni esperimento non ha senso e non può essere divulgato senza una o più controprove mi sembra il caso verificare se funziona anche con il tuo per cui inviami ii tuo recapito postale a miano67@gmail.com .... in oltre ti allego i miei ultimi due led infrarossi ad alta luminosità che serviranno alla scopo .... ¿ ti potrebbe servire un alimentatore vecchio da telefono per i led ?

Ciao

eccomi qua


grazie al mitico boss, (Miano)
ora riesco a cronometrare!!!

è sato molto laborioso, e non privo di ostacoli,
ma alla fine ce l'abbiamo fatta!





scusate la 'grezzità' della realizzazione,
ma è provvisoria, giusto per vedere se funziona..

ho usato il joystic di Ste'

e lo ho messo sotto un rettilineo..

ma la differenza l'ha fatta il sistema di chiusura circuito.

in pratica la fotoresistenza che usate tutti sulla parallela,
qui da un valore troppo approssimativo,
mai troppo aperto e mai troppo chiuso.

quindi in pratica non fa partire la segnalazione del giro.


Miano, molto gentilmente, mi ha fornito degli aggeggini carini, piccoli e neri, con una testina tonda...
che vengono illuminati da dei led infrarossi,
e questi aggeggini riescono a chiudere il circuito degnamente..

il problema secondario è che hanno un campo di illuminazione abbastanza ristretto,
se il led non è puntato perfetto non lo sente...

ci vuole pazienza,
e poi tutto funziona!!

ora devo trovare un codicillo per il software,
perchè mi fa fare solo 5 giri

alla grande .....bravissimo ale ce l'hai fatta.....
per il led puoi provare con quelli che ho messo io......oppure non vanno bene per il tipo di sistema di lettura?

i led che ho usato sono di quelli in vandita a metro...cioè ne vendono tre x tre , fanno una luce molto intensa bianca, io li ho messi per il problema che si verificava in estate con il cambio di luce fra il sole e l'ombra....
bisogna vedere se per i tuoi sensori non sia troppo forte la luce che emettono......

pazienza non manca in questo hobby....altrimenti ci arrabbbiamo.....
di conseguenza tutto ciò che realiziamo e pubblichiamo non avrebbe vita e seguito...
approposito di pazienza....appena funziona perfettamente facci sapere....
grazie mille

ho sempre pensato che miano venisse da un altro pianeta più evoluto del nostro....adesso ho la conferma....
grazie miano ....i tui consigli sono sempre utili...

No. I led sono all'infrarosso.
Non emettono luce visibile ad occhio nudo.

bravissimo .... per quanto ne so è il primo fatto in questa maniera ... da Prima Pagina

Ciao

Ciao
E bravo Ale hai risolto il problema della usb .
Per i fatto che ti fa fare solo 5 giri hai provato a cambiare impostazioni dal programma
dalla homepage del programma clicchi sulla coppa , entri in settings , clicchi su
briefing dopo di che clicchi su heat mode e cambi impostazione
