Strumento per rilevazione delle cadute di tensione lungo la pista

Da Ospite Mar Nov 13, 2012 10:55 pm

La misurazione della tensione sulle bandelle della pista senza che vi sia assorbimento di corrente non è significativa perché, in assenza di un carico, la lettura della tensione lungo la pista non rileva alcuna caduta, anche se, girando con una slotcar, (che assorbe corrente) si notano delle carenze di alimentazione. Si devono quindi misurare le cadute di tensione che si manifestano in presenza di un carico che simula l'assorbimento di corrente si una slotcar.

Il cadutametro serve appunto a misurare la tensione nei vari punti della pista in presenza di un carico, in modo da rilevare eventuali cadute di tensione rispetto al punto in cui avviene l’alimentazione. Anche la presenza di riporti di corrente, pur essendo molto utile, non mette del tutto al sicuro da eventuali cadute di tensione.

Prendendo spunto da un progetto già esistente e presentato su alcuni forum, mi sono messo all’opera ed ho realizzato il mio cadutametro con qualche rivisitazione:

Come base ho utilizzato un vecchio telaio Fly, ma ho lasciato l’assale posteriore con le ruote per spostare più facilmente il cadutametro lungo la pista.

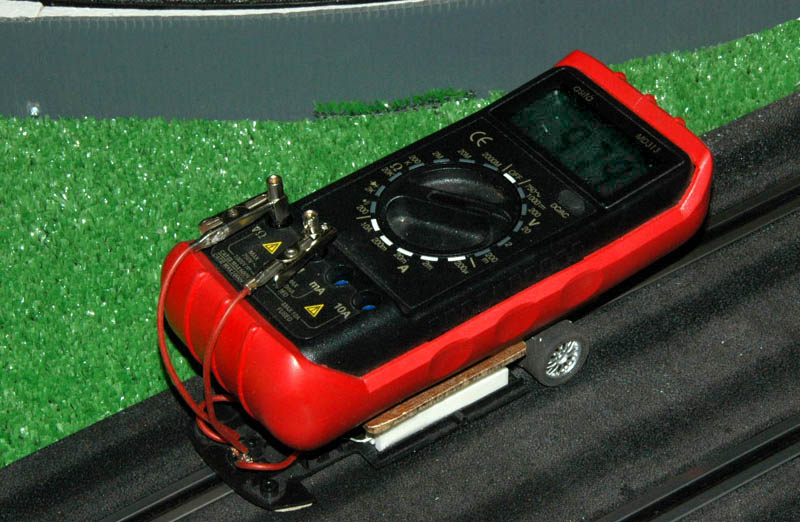

Al di sopra delle resistenze (due resistenze in serie da 8,2 Ohm 10W) ho realizzato un piano sul quale appoggio il multimetro digitale che, mediante due banane, ho connesso direttamente ai coccodrilli provenienti dal pick-up, evitando così’ di trascinarmi dietro lungo la pista il multimetro con i relativi fili dei puntali. Il multimetro è fissato alla basetta per mezzo di due strisce di velcro. Il peso del multimetro assicura sempre un contatto sicuro delle spazzole sulle bandelle. Così il cadutametro è molto comodo da usare.

Strumento per rilevazione delle cadute di tensione lungo la pista Dsc_0013

Strumento per rilevazione delle cadute di tensione lungo la pista Dsc_0013

Strumento per rilevazione delle cadute di tensione lungo la pista Dsc_0014

Con un multimetro meno ingombrante e pesante del mio la soluzione sarebbe più pulita.

Nella parte "posteriore" ho poi inserito un interruttore, come mostrato nello schema, perché ho notato che usando il cadutametro lungo la pista le resistenze tendono a scaldarsi abbastanza rapidamente.

Schema del Cadutametro con interruttore

Strumento per rilevazione delle cadute di tensione lungo la pista Caduta10

Strumento per rilevazione delle cadute di tensione lungo la pista Caduta10

Con due resistenze da 8,2 Ohm ed una alimentazione a 12 V si ha un assorbimento di corrente di poco meno di 750 mA.

Il , cadutametro si rivela molto utile per individuare i punti di giunzione che generano le perdite, nei quali si può intervenire ponticellando la giunzione inserendo delle laminette sottili di rame.

Da brozziaf Mer Nov 14, 2012 10:38 am

idea fantastica , complimenti.

Da **simone418** Mer Nov 14, 2012 7:10 pm

Ciao
grande Miano Applauso

,anche io ho un oggetto del genere con un telaio in disuso ma non rifinito come il tuo , senza ruote + una slitta Gioco con le macchin

Da Batman_IT Gio Nov 15, 2012 9:41 am

...ma come fate a leggerlo?
dovete corrergli dietro?
e per vedere i numeri nei punti precisi?

avete gli occhi boni!

Da brozziaf Gio Nov 15, 2012 10:04 am

lo segui impostando un voltaggio medio di corrente..
se c'è un calo di tensione lo vedi anche ad un voltaggio più basso.

Da brozziaf Gio Nov 15, 2012 10:06 am

e poi dimenticavo non c'è motore quindi lo spingi tu sul circuito,
quindi vedi meglio il voltaggio nel punto di calo..
mentre col motore abbassi il voltaggio per far scorrere l'auto più piano.

Da brozziaf Gio Nov 15, 2012 10:29 am

ale qundo torni alla pista, chiedi a simone di fatti vedere lo strumento come funziona....

Da **Miano** Gio Nov 15, 2012 11:37 am

Bravo bella rivisitazione Strumento per rilevazione delle cadute di tensione lungo la pista 1282973698

Strumento per rilevazione delle cadute di tensione lungo la pista 2197500976

... per chi ne dovesse fare un uso intenso potrebbe bastare un voltmetro di quelli digitali per automobile .... molto leggero e compatto a circa 6/7 euro

Grazie Very Happy

Da brozziaf Gio Nov 15, 2012 4:20 pm

grazie per la dritta...
